Como fazer um Perfil Geológico

Para a nossa segunda publicação, e pondo em prática tudo o que explicamos anteriormente, vamos agora fazer um trabalho mais prático que marque de algum modo este tema que temos abordado nas aulas de Geologia.

A partir da carta geológica apresentada:

É traçada uma linha do ponto A ao ponto B:

Posteriormente, e já com a folha de papel milimétrico, são traçadas as curvas de nível que intersectam a recta:

Podemos ver que as curvas de nível coincidem com os pontos que traçamos no papel.

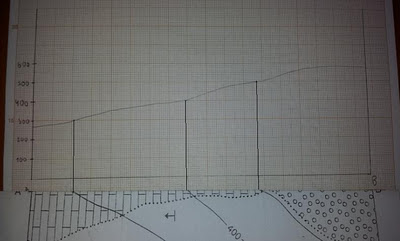

De seguida vamos traçar linhas verticais das quais retiramos as intersecções horizontais da carta Geológica

(as linhas verticais traçadas correspondem ao ponto que limita cada tipo de rocha sedimentar, caracterizados por cada letra da imagem seguinte: M- limite entre calcários e argilas, K- limite entre arenitos e argilas, P- limite dos conglomerados, que acompanha a curva de nivel de cota 500m.):

Depois marcamos no papel milimétrico as cotas em que a recta é intersectada pelas linhas verticais, ligamos os pontos dos mesmos limites de rochas, e encontramos as diferentes camadas. Por fim podemos preencher as diferentes camadas com a ilustração de cada tipo de rocha:

Reflexão:

Gostámos de partilhar os ensinamentos do nosso professor Rui Cunha com todos os nossos visitantes. Esperamos que tenhamos sido explícitos em tudo o que dissemos, e qualquer dúvida também poderemos esclarecer, através dos comentários.

Este trabalho permitiu-nos praticar mais um pouco na realização de perfis geológicos, que nos permitem tornar uma imagem de 1D em 2D o que nos ajuda a avaliar os tipos de rochas existentes em profundidade.

Obrigado pela atenção!!!

Perfil Topográfico e Perfil Geológico

Os perfis topográfico e geológico tratam-se de uma representação em papel e em escala, da visão horizontal de um terreno. Todo perfil tem duas escalas: uma é a escala ao longo da linha horizontal (escala horizontal) a outra é a escala perpendicularmente à horizontal, (escala vertical).
Existem dois tipos de perfis, nomeadamente Perfil Topográfico e o Perfil Geológico;




No Perfil Topográfico, temos a representaçao do corte de um terreno onde a única preocupaçao é mostrar o comportamento altimétrico da superfície.
















Já no perfil geológico, temos uma representação gráfica num plano vertical, das estruturas geológicas do terreno (diferentes camadas rochosas do local em questão).

Os perfis geológicos são um complemento importante aos mapas geológicos.

REFLEXÃO :

Quando elaborado um Perfil Geológico devemos ser cuidadosos com a escala usada (deve ser igual na escala horizontal e vertical), caso contrário podemos “fazer” deformações que levam um observador desatento a avaliar erradamente as espessuras e angulos de mergulho das camadas ou outras estruturas planares. Através de um perfil geológico procura-se mostrar os dados estruturais da área representada no mapa, de forma que o usuário consiga ter uma mais rápida e correta visão da geologia estrutural do terreno em causa.
